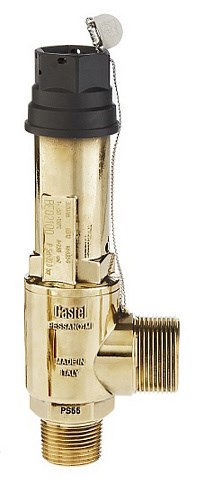

Клапан предохранительный CASTEL Safety Valve 1/2" NPT x 3/4"G Bar 39,0, 3030/44C390
Артикул:
3030/44C390
Клапаны серии 3030 — несбалансированные предохранительные клапаны прямой нагрузки.
Открытие клапана производится за счет давления среды на его седло,
если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо для регулировочной гайки.
В корпусе выше дисковой направляющей предусмотрено отверстие для выравнивания давления,
через которое держатель пружины контактирует с атмосферой.
Поэтому во время сброса давления через седло возникает утечка газа.
Используемый материал — латунь EN 12420-CW617N.
Открытие клапана производится за счет давления среды на его седло,
если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо для регулировочной гайки.
В корпусе выше дисковой направляющей предусмотрено отверстие для выравнивания давления,
через которое держатель пружины контактирует с атмосферой.
Поэтому во время сброса давления через седло возникает утечка газа.
Используемый материал — латунь EN 12420-CW617N.
-
Диапазон настройки давления bar8 ? 50
-
Диапазон работы по температуре TS, C Мин / Макс-50 / +150
-
Кодовый номер3030/44C390
-
Коэффициент сброса Kd0,9
-
Максимальное рабочее давление MWP Бар55
-
Подсоединение 1 Резьба ВХОД дюйм3/4" NPT
-
Подсоединение 2 Резьба ВЫХОД дюйм3/4" G
-
ПроизводительCASTEL
-
Проходное сечение мм2113
-
ТипПредохранительный клапан
