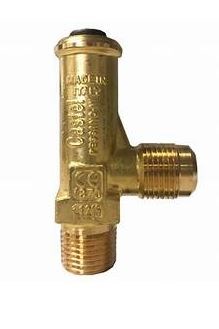

Клапан предохранительный CASTEL Safety Valve 1/2"NPT x 5/8"SAE Bar 42,0, 3060/45C420
Артикул:
3060/45C420
Клапаны серии 3030 — несбалансированные предохранительные клапаны прямой нагрузки.
Открытие клапана производится за счет давления среды на его седло,
если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо для регулировочной гайки.
В корпусе выше дисковой направляющей предусмотрено отверстие для выравнивания давления,
через которое держатель пружины контактирует с атмосферой.
Поэтому во время сброса давления через седло возникает утечка газа.
Используемый материал — латунь EN 12420-CW617N.
Открытие клапана производится за счет давления среды на его седло,
если давление превышает противодействующую силу пружины, удерживающей седло.
Корпус изготавливается штамповкой с последующей механической обработкой.
В него входят следующие элементы:
- наконечник с гнездом под плоское уплотнение;
- направляющая седла;
- держатель пружины;
- резьбовое гнездо для регулировочной гайки.
В корпусе выше дисковой направляющей предусмотрено отверстие для выравнивания давления,
через которое держатель пружины контактирует с атмосферой.
Поэтому во время сброса давления через седло возникает утечка газа.
Используемый материал — латунь EN 12420-CW617N.
-
Диапазон настройки давления bar9 ? 50
-
Диапазон работы по температуре TS, C Мин / Макс-50 / +120
-
Кодовый номер3060/45C420
-
Коэффициент сброса Kd0,45
-
Максимальное рабочее давление MWP Бар55
-
Подсоединение 1 Резьба ВХОД дюйм1/2" NPT
-
Подсоединение 2 Резьба ВЫХОД дюйм5/8" SAE
-
ПроизводительCASTEL
-
Проходное сечение мм270,9
-
ТипПредохранительный клапан
