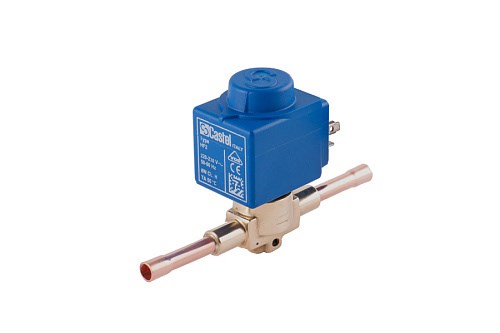

Соленоидный клапан с катушкой CASTEL Solenoid Valve 10mm ODS, Kv=0,23 м3/час
Артикул:
1028/M10A6
Клапаны серий 1020; 1028; 1050; 1058; 1059; 1064; 1068; 1070; 1078; 1079; 1090; 1098; 1099 являются нормально закрытыми (NC),
т.е. если катушка обесточена, поршень перекрывает поток хладагента.
Клапаны серий 1150; 1158; 1164; 1168; 1170; 1178; 1190; 1198 являются нормально открытыми (NO),
т.е. если катушка под напряжением, поршень перекрывает поток хладагента.
Клапаны серий 1020 и 1028 — клапаны прямого действия, в то время как клапаны всех других серий являются сервоприводными
(с диафрагмой или поршнем).
Клапаны NC поставляются как без катушки (тип S), так и с катушкой (например, тип A6 с катушкой HM2-220 В переменного тока).
Клапаны NO поставляются только без катушки (тип S).
Примечание.
Клапан NO визуально отличается от соответствующей модели клапана NC наличием красного кольца,
установленного ниже желтой гайки, которая крепит катушку.
Материалы:
Корпус и крышка — латунь EN 12420 — CW 617N;
Присоединения — медь EN 12735-1 — Cu-DHP;
Гильза поршня — сталь EN 10088-2 — 1.4303;
Поршень — нержавеющая сталь EN 10088-3 — 1.4105;
Винты — нержавеющая сталь EN ISO 3506 — A2-70;
Прокладки — хлоропреновая резина (CR) и тефлон.
т.е. если катушка обесточена, поршень перекрывает поток хладагента.
Клапаны серий 1150; 1158; 1164; 1168; 1170; 1178; 1190; 1198 являются нормально открытыми (NO),
т.е. если катушка под напряжением, поршень перекрывает поток хладагента.
Клапаны серий 1020 и 1028 — клапаны прямого действия, в то время как клапаны всех других серий являются сервоприводными
(с диафрагмой или поршнем).
Клапаны NC поставляются как без катушки (тип S), так и с катушкой (например, тип A6 с катушкой HM2-220 В переменного тока).
Клапаны NO поставляются только без катушки (тип S).
Примечание.
Клапан NO визуально отличается от соответствующей модели клапана NC наличием красного кольца,
установленного ниже желтой гайки, которая крепит катушку.
Материалы:
Корпус и крышка — латунь EN 12420 — CW 617N;
Присоединения — медь EN 12735-1 — Cu-DHP;
Гильза поршня — сталь EN 10088-2 — 1.4303;
Поршень — нержавеющая сталь EN 10088-3 — 1.4105;
Винты — нержавеющая сталь EN ISO 3506 — A2-70;
Прокладки — хлоропреновая резина (CR) и тефлон.
-
Диапазон работы по температуре TS, C Мин / Макс-35 / +105
-
Кодовый номер1028/M10A6
-
Максимальное рабочее давление MWP Бар45
-
Принцип действияПрямое действие
-
ПроизводительCASTEL
-
Пропускная способность Kv (m3/h)0,23
-
Соединение пайка дюймы / мм- / 10
-
ТипСоленоидный клапан
-
Тип катушкиHF2
