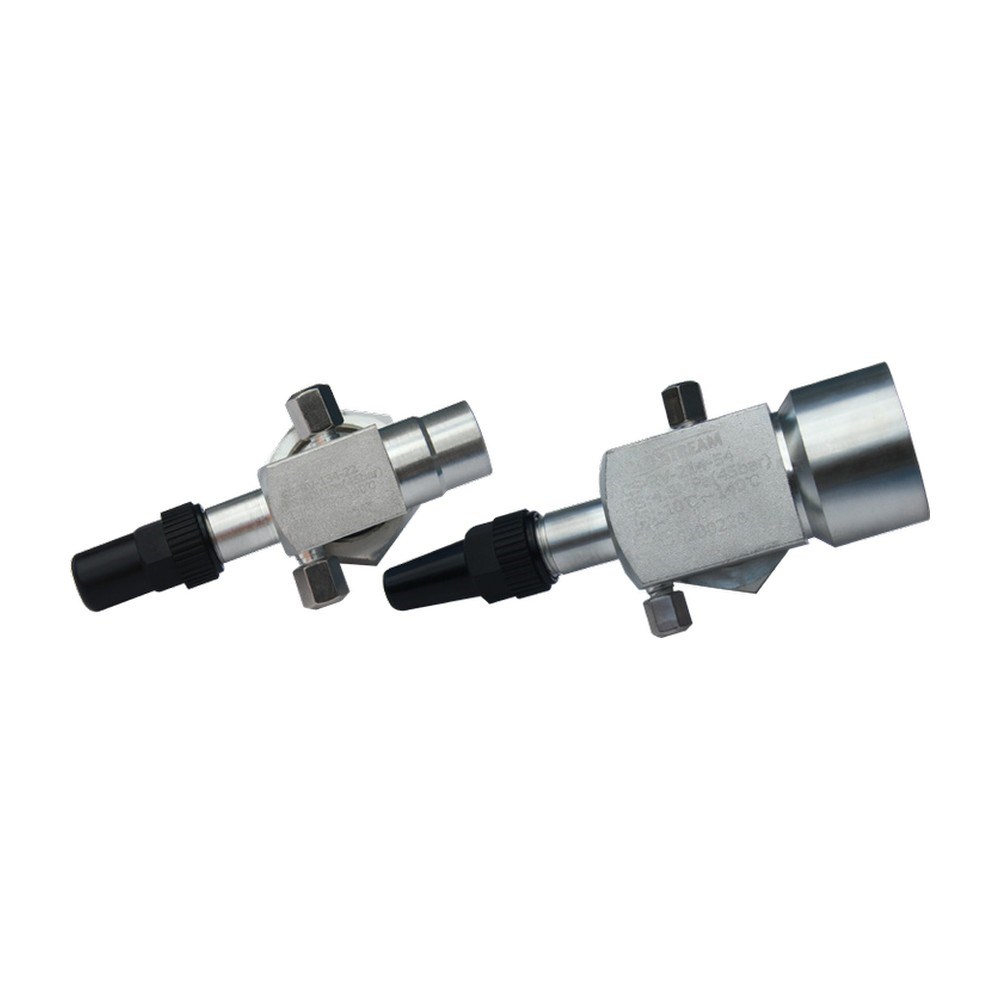

Вентиль Rotalock COLDSTREAM CS-RV-114-22

Вентиль Rotalock COLDSTREAM CS-RV-114-22: накидная гайка Rotalock 1 1/4-12 UNF, патрубок под пайку 7/8 дюйма. Два сервисных порта 1/4 SAE, минимальный перепад давления, простой монтаж на компрессоры и ресиверы. Корпус из стали с антикоррозийным защитным покрытием.

Технические характеристики

• Соединение Rotalock: 1 1/4-12 UNF
• Присоединение под пайку (ODS): 7/8 дюйма
• Корпус: 30 мм
• Сервисные порты: 2 шт., 1/4 SAE
• Максимальное рабочее давление: 45 бар при температуре от -10 до +140 °C
• Давление испытания: 57 бар
• Давление разрушения: 230 бар
• Температура окружающей среды и хранения: от -40 до +70 °C
• Совместимость: CFC, HFC, HCFC, минеральные, синтетические и полиэфирные масла
• Корпус: сталь с антикоррозийным покрытием, оловянное двухслойное покрытие
• Внешние утечки: не более 3 г/год

Монтаж

• Положение в пространстве не важно
• Для пайки рекомендуется припой с высоким содержанием серебра
• После пайки вентиль и соединения нужно защитить от коррозии

Размеры по чертежу

• Длина L: 139 мм
• Размер B: 48 мм
• Размер C: 28 мм
