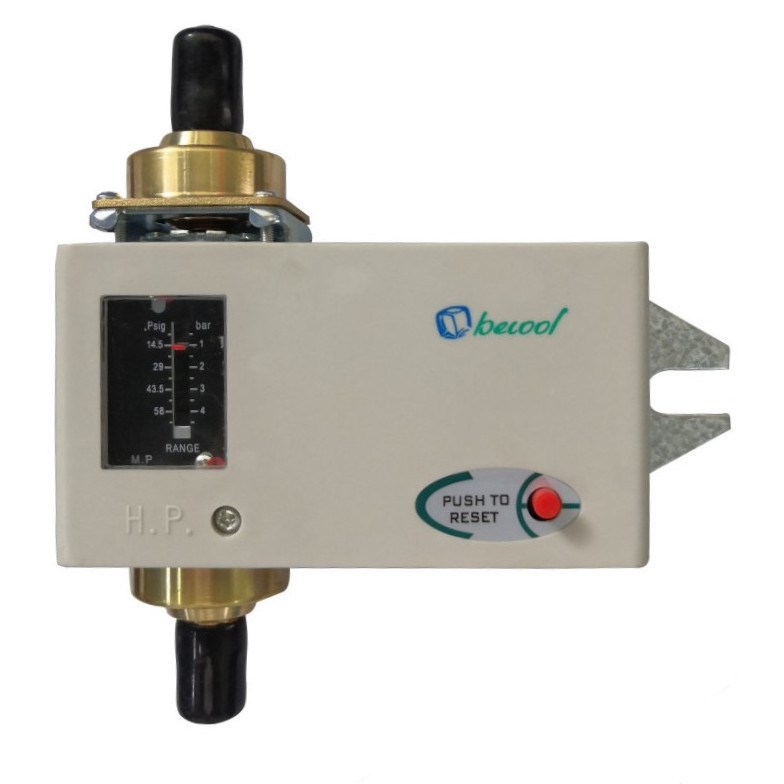

Дифференциальное реле давления BECOOL BC-DPS1 (053916)

Дифференциальное реле давления BECOOL BC-DPS1 (код заказа 053916) предназначено для защиты холодильных компрессоров с масляным насосом от критического снижения давления смазки. Прессостат контролирует полезный перепад давления между нагнетательным патрубком масляного насоса и картером компрессора в централях супермаркетов, камерах шоковой заморозки, агрегатах охлаждения технологических жидкостей и кондиционерах. Прибор совместим с хладагентами CFC, HCFC, HFC и синтетическими или минеральными маслами. Измерительная схема включает два оппозитно расположенных металлических сильфона высокой точности, действующих на общий балансирный механизм. Реле снабжено однополюсной переключающей контактной группой SPDT и кнопкой ручного сброса (Manual Reset), блокирующей повторный пуск компрессора до подтверждения устранения аварии сервисным инженером. Диапазон настройки перепада давления составляет от 0.05 до 0.4 МПа (от 0.5 до 4.0 бар) с фиксированным рабочим дифференциалом 0.04 МПа (0.4 бар) и заводской уставкой 0.1 МПа (1.0 бар). Прибор оснащен встроенным тепловым реле времени задержки на 60 секунд с питанием 220-240 В, обеспечивающим безопасный выход масляного насоса на рабочий режим при пуске агрегата. Подключение к гидравлическому контуру осуществляется через два резьбовых порта 1/4" Flare с наружной резьбой под отбортовку капиллярных трубок (линия давления масла OIL и линия картера LP). Монтаж производится на раму агрегата или щит автоматики. Электрические клеммы расположены на передней панели под защитной крышкой, что ускоряет монтаж цепей управления и сигнализации.
