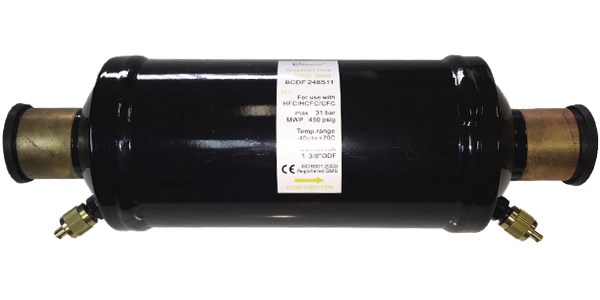

Фильтр-осушитель BECOOL BCDF-248S11 (071206)

Фильтр-очиститель на линию всасывания BECOOL BCDF-248S11 (код заказа 071206) предназначен для глубокой механической очистки пара перед входом в компрессор. Аппарат монтируется на всасывающих трубопроводах холодильных машин, чиллеров и скороморозильных комплексов на хладагентах CFC, HCFC и HFC для защиты компрессоров от стружки, окалины и продуктов износа пар трения. Внутри стального баллона размещены картриджный сердечник объемом 48 куб. дюймов и несколько рядов калиброванных фильтрующих сеток. Конструкция рассчитана на улавливание частиц размером более 15 мкм при сохранении минимального сопротивления потоку пара. Для мониторинга гидравлического сопротивления и степени загрязнения фильтра на входном и выходном штуцерах вварены клапаны Шредера. Номинальная холодопроизводительность фильтра на смеси R404A/R507 достигает 69.0 кВт (на R22/R407C/R410A - 84.0 кВт, на R134a - 59.0 кВт) при температуре кипения +4 °C и dP=0.21 бар. Максимальное рабочее давление корпуса составляет PS 31 бар, рабочий диапазон температур охватывает от -40 до +70 °C. Корпус цилиндрической формы выполнен из стали диаметром 90 мм при общей длине 277 мм. Медные патрубки под пайку ODF имеют калибр 1 3/8". Монтаж ведется строго по стрелке потока на этикетке с фиксацией фильтра кронштейнами для исключения вибрационных нагрузок на трубопровод. Пайку патрубков производят с интенсивным охлаждением корпуса мокрой ветошью.
