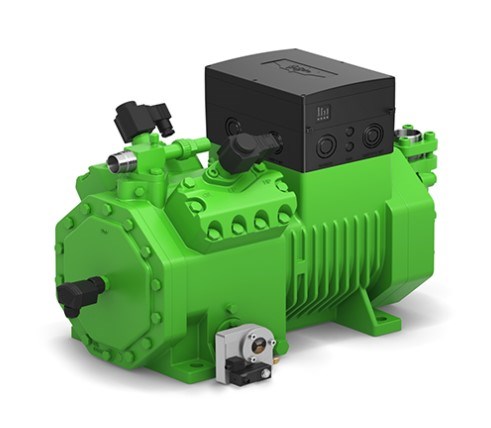

Компрессор поршневой BITZER Ecoline 4HE-18Y
Компрессор поршневой BITZER Ecoline 4HE-18Y
Хладагент:
R134A, R404a, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
Модель:
4HE-18Y
Количество:
590 611
руб.
Есть в наличии (
6
 шт
)Полугерметичный поршневой компрессор BITZER 4HE-18Y серии ECOLINE со встроенным электродвигателем. Серия предназначена для холодильных систем, систем кондиционирования и тепловых насосов.
Особенности конструкции
- Количество цилиндров: 4
- Версия мотора по каталогу: 2
- Расширенная область применения серии: R134a до tc = 85 °C, R404A и R507A до tc = 62 °C
- Высокоэффективные рабочие клапаны и минимальный мертвый объем
- Износостойкий привод: закаленные эксцентриковый и коленчатый валы, подшипники с низким коэффициентом трения, алюминиевые поршни, поршневые кольца с хромовым покрытием
- Оптимизированный массовый баланс, низкий уровень пульсаций газа благодаря конструкции головки цилиндров
- Прочная клапанная доска, клапаны из ударопрочной пружинной стали
- Работа с частотным преобразователем от 25 до 70 Гц
- Регулирование производительности отключением цилиндров (система CRII, аксессуар): от 100 до 10 % в зависимости от условий и хладагента
Технические характеристики
- Объемная производительность: 73,7 м3/ч при 1450 об/мин (50 Гц)
- Холодопроизводительность по таблице каталога:
R134a, to/tc +5/+50 °C: 40,95 кВт
R134a, to/tc -10/+45 °C: 23 кВт
R404A, to/tc -10/+45 °C: 38,8 кВт
R404A, to/tc -35/+40 °C: 12,89 кВт - Хладагенты по областям применения каталога: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
- Масло: эфирное BSE32 (POE 32), заправка 4,0 л; для R134a при tc выше 70 °C требуется масло BSE55
- Присоединение всасывания: 42 мм (1 5/8 дюйма)
- Присоединение нагнетания: 28 мм (1 1/8 дюйма)
- Масса: 190 кг
- Габариты (Д x Ш x В): 686 x 453 x 445 мм
- Рабочие данные для других условий приводятся в программе BITZER Software
Электродвигатель
- Электропитание: 380-420 В, 3 фазы, 50 Гц; 440-480 В, 3 фазы, 60 Гц (звезда / двойная звезда)
- Пуск с частичной обмоткой (PW), разделение обмоток 50/50 %
- Максимальный рабочий ток: 36,7 А при 400 В, 50 Гц
- Максимальная потребляемая мощность: 22 кВт
Аксессуары
- Модуль компрессора IQ CM-RC-01: управление подачей масла, подогревателем масла и регулированием CRII, контроль температуры мотора и нагнетания, давления масла, связь по Modbus
- Система регулирования производительности CRII
- Внешние преобразователи частоты BITZER VARIPACK
-
ПроизводительBitzer
-
Версия мотора2
-
Диапазон холодопроизводительности (EN 12900) ,кВт35-40
-
Для хладагента R410AНет
-
Заправка масла, л4
-
Количество масла, л4,0
-
Максимальный рабочий ток, А36,7
-
Модель компрессора4HE-18Y
-
Присоединение линии всасывания1 5/8"
-
Присоединение линии нагнетания1 1/8"
-
Регулирование производительностиОтключение цилиндров, Частотный преобразователь
-
Схема пуска двигателяЧастичная обмотка (PW)
-
Температурный режимВысокотемпературный, Низкотемпературный, Среднетемпературный
-
Тип компрессораПолугерметичный поршневой
-
Тип маслаPOE 32
-
Уровень шума, dBA78
-
Холодильный коэффициент (EN 12900)2,3
-
Холодопроизводительность (EN 12900), кВт38,8
-
Электропитание3 фазы/380 В/50 Гц
-
Электропитание компрессора3 фазы/380 В/50 Гц
-
Тип оборудованияКомпрессор поршневой полугерметичный
-
СерияBITZER Ecoline
-
Количество цилиндров4
-
Объемная производительность (50 Гц), м3/ч73,7
-
Присоединение всасывания, дюйм1 5/8"
-
Присоединение нагнетания, дюйм1 1/8"
-
Модель4HE-18Y
