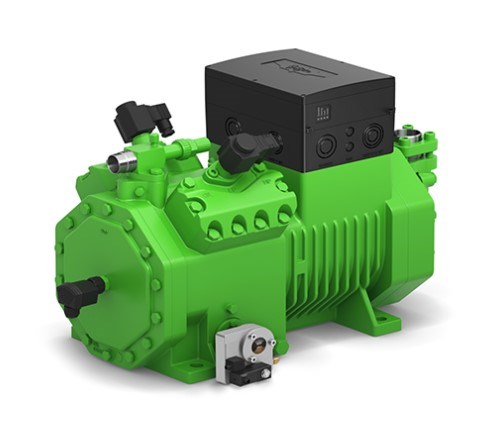

Компрессор поршневой BITZER Ecoline 4HE-25Y

Артикул:
4HE-25Y
Вес:
194
кг.
Ед. измерения:
шт
Размеры:
735
x
453
x
445
  • Производитель: BITZER
Хладагент:
R134A, R404a, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
Модель:
4HE-25Y
Количество:

Полугерметичный поршневой компрессор BITZER 4HE-25Y серии ECOLINE со встроенным электродвигателем. Серия предназначена для холодильных систем, систем кондиционирования и тепловых насосов.

Особенности конструкции

  • Количество цилиндров: 4
  • Версия мотора по каталогу: 1
  • Расширенная область применения серии: R134a до tc = 85 °C, R404A и R507A до tc = 62 °C
  • Высокоэффективные рабочие клапаны и минимальный мертвый объем
  • Износостойкий привод: закаленные эксцентриковый и коленчатый валы, подшипники с низким коэффициентом трения, алюминиевые поршни, поршневые кольца с хромовым покрытием
  • Оптимизированный массовый баланс, низкий уровень пульсаций газа благодаря конструкции головки цилиндров
  • Прочная клапанная доска, клапаны из ударопрочной пружинной стали
  • Работа с частотным преобразователем от 25 до 70 Гц
  • Регулирование производительности отключением цилиндров (система CRII, аксессуар): от 100 до 10 % в зависимости от условий и хладагента

Технические характеристики

  • Объемная производительность: 73,7 м3/ч при 1450 об/мин (50 Гц)
  • Холодопроизводительность по таблице каталога:
    R134a, to/tc +5/+50 °C: 40,6 кВт
    R134a, to/tc -10/+45 °C: 22,5 кВт
    R404A, to/tc -10/+45 °C: 38,1 кВт
    R404A, to/tc -35/+40 °C: 12,31 кВт
  • Хладагенты по областям применения каталога: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
  • Масло: эфирное BSE32 (POE 32), заправка 4,0 л; для R134a при tc выше 70 °C требуется масло BSE55
  • Присоединение всасывания: 54 мм (2 1/8 дюйма)
  • Присоединение нагнетания: 28 мм (1 1/8 дюйма)
  • Масса: 194 кг
  • Габариты (Д x Ш x В): 735 x 453 x 445 мм
  • Рабочие данные для других условий приводятся в программе BITZER Software

Электродвигатель

  • Электропитание: 380-420 В, 3 фазы, 50 Гц; 440-480 В, 3 фазы, 60 Гц (звезда / двойная звезда)
  • Пуск с частичной обмоткой (PW), разделение обмоток 50/50 %
  • Максимальный рабочий ток: 44,0 А при 400 В, 50 Гц
  • Максимальная потребляемая мощность: 25 кВт

Аксессуары

  • Модуль компрессора IQ CM-RC-01: управление подачей масла, подогревателем масла и регулированием CRII, контроль температуры мотора и нагнетания, давления масла, связь по Modbus
  • Система регулирования производительности CRII
  • Внешние преобразователи частоты BITZER VARIPACK
  • Производитель
    Bitzer
  • Версия мотора
    1
  • Диапазон холодопроизводительности (EN 12900) ,кВт
    35-40
  • Для хладагента R410A
    Нет
  • Заправка масла, л
    4,5
  • Количество масла, л
    4,0
  • Максимальный рабочий ток, А
    44,0
  • Модель компрессора
    4HE-25Y
  • Присоединение линии всасывания
    2 1/8"
  • Присоединение линии нагнетания
    1 1/8"
  • Регулирование производительности
    Отключение цилиндров, Частотный преобразователь
  • Схема пуска двигателя
    Частичная обмотка (PW)
  • Температурный режим
    Высокотемпературный, Низкотемпературный, Среднетемпературный
  • Тип компрессора
    Полугерметичный поршневой
  • Тип масла
    POE 32
  • Уровень шума, dBA
    78
  • Холодильный коэффициент (EN 12900)
    2,35
  • Холодопроизводительность (EN 12900), кВт
    38,1
  • Электропитание
    3 фазы/380 В/50 Гц
  • Электропитание компрессора
    3 фазы/380 В/50 Гц
  • Тип оборудования
    Компрессор поршневой полугерметичный
  • Серия
    BITZER Ecoline
  • Количество цилиндров
    4
  • Объемная производительность (50 Гц), м3/ч
    73,7
  • Присоединение всасывания, дюйм
    2 1/8"
  • Присоединение нагнетания, дюйм
    1 1/8"
  • Модель
    4HE-25Y
