Компрессор винтовой BITZER CSH6563-60Y
Компрессор винтовой BITZER CSH6563-60Y
Хладагент:
R134A, R407C, R450A, R513A
Модель:
CSH6563-60Y
Количество:

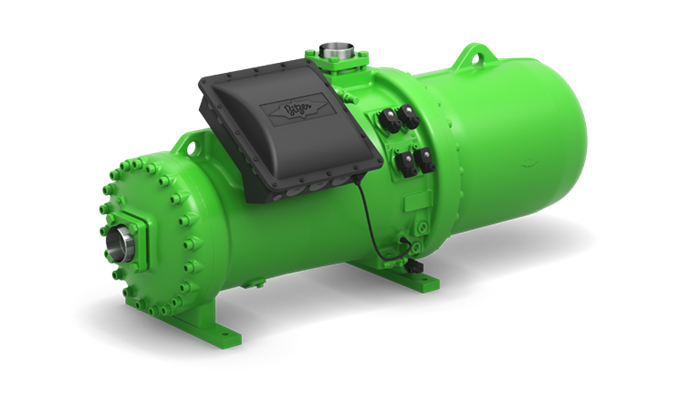

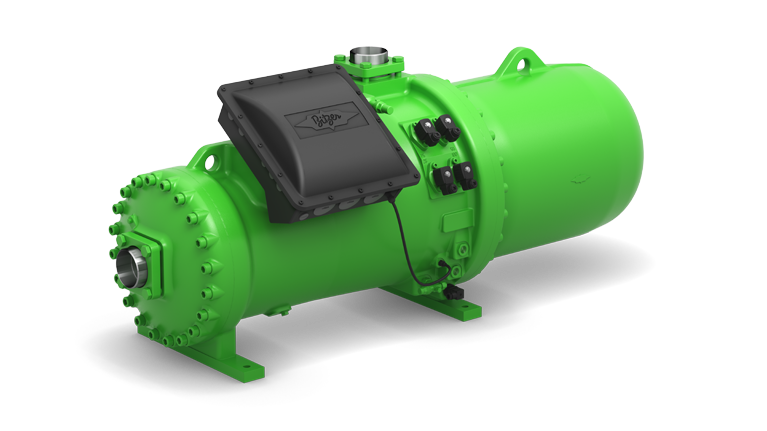

Полугерметичный компактный винтовой компрессор BITZER CSH6563-60Y серии CSH65 со встроенным электродвигателем, маслоотделителем, золотником регулирования производительности и обратным клапаном. Серия CSH разработана для чиллеров с воздушным охлаждением и тепловых насосов, в том числе для работы при высоких температурах конденсации.
Особенности конструкции
- Высокая энергоэффективность при полной и частичной нагрузке, высокие значения ESEER/IPLV и SCOP
- Адаптация внутренней степени сжатия (Vi) к расширенной области применения
- Регулирование производительности золотником: плавное от 100 до 25 % или 4-ступенчатое 100/75/50/25 %
- Оптимизированная масляная система; для экстремальных условий доступен прямой впрыск хладагента или внешний маслоохладитель
- Работа с экономайзером (ECO)
- Версия мотора по каталогу SP-170-7: 1
Технические характеристики
- Объемная производительность: 170 м3/ч при 50 Гц (2900 об/мин), 205 м3/ч при 60 Гц (3500 об/мин)
- Холодопроизводительность по каталогу SP-170-7:
R134a, to/tc +5/+50 °C: 94,3 кВт
R407C, to/tc +5/+50 °C: 133,7 кВт - Хладагенты по каталогу: R134a, R407C, R450A, R513A
- Масло: полиэфирное BSE170, заправка 9,5 л
- Присоединение всасывания: 54 мм (2 1/8 дюйма)
- Присоединение нагнетания: 42 мм (1 5/8 дюйма)
- Масса: 322 кг (с фланцами на всасывании и нагнетании и втулками под пайку)
- Габариты (Д x Ш x В): 1107 x 565 x 550 мм
- Рабочие данные для других условий приводятся в программе BITZER Software
Электродвигатель
- Электропитание: 400 В, 3 фазы, 50 Гц; 460 В, 3 фазы, 60 Гц; допуск 10 %
- Мотор с разделенными обмотками (треугольник / двойной треугольник), пуск с частичной обмоткой (PW); исполнение звезда-треугольник по запросу
- Максимальный рабочий ток: 108 А
- Максимальная потребляемая мощность: 65 кВт
- Пусковой ток при заблокированном роторе: 269 А (частичная обмотка), 508 А (полная обмотка)
Комплектация
- Втулки на всасывании и нагнетании под пайку
- Обратный клапан на линии нагнетания
- Подогреватель масла в гильзе, 200 Вт, 200-230 В
- Катушки регулирования производительности, 230 В
- Устройство защиты компрессора SE-E1
- Сервисный масляный клапан
- Заправка маслом
- Перемычки для прямого пуска
Опции
- Запорные клапаны на всасывании и нагнетании (до DN 125)
- Глушитель пульсаций на линии нагнетания
- Запорный клапан экономайзера с глушителем пульсаций
- Устройства защиты SE-E3 и SE-i1
- Реле минимального и максимального уровня масла
- Адаптер для впрыска жидкости (LI)
- Адаптер для внешнего маслоохладителя
- Подогреватель крышки клеммной коробки
- Виброопоры
- Шумоглушащий кожух
-
ПроизводительBitzer
-
Версия мотора1
-
Диапазон холодопроизводительности (EN 12900) ,кВт50-60
-
Для хладагента R410AНет
-
Заправка масла, л9,5
-
Количество масла, л9,5
-
Максимальный рабочий ток, А108
-
Модель компрессораCSH6563-60
-
Подогреватель картераВ комплекте
-
Присоединение линии всасывания54 мм - 2 1/8"
-
Присоединение линии нагнетания42 мм - 1 5/8"
-
Пусковой ток (LRA), А508
-
Регулирование производительностиЗолотник
-
Схема пуска двигателяЧастичная обмотка (PW)
-
Температурный режимВысокотемпературный
-
Тип компрессораПолугерметичный винтовой
-
Тип маслаPOE 170
-
Холодильный коэффициент (EN 12900)2,2
-
Холодопроизводительность (EN 12900), кВт52,3
-
Электропитание3 фазы/380 В/50 Гц
-
Электропитание компрессора3 фазы/380 В/50 Гц
-
Тип оборудованияКомпрессор винтовой полугерметичный
-
СерияBITZER CSH
-
Объемная производительность (50 Гц), м3/ч170
-
Присоединение всасывания, дюйм2 1/8"
-
Присоединение нагнетания, дюйм1 5/8"
-
МодельCSH6563-60Y
