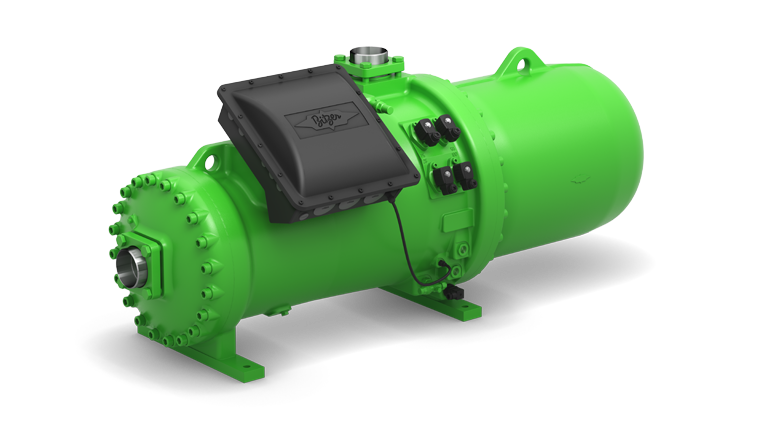

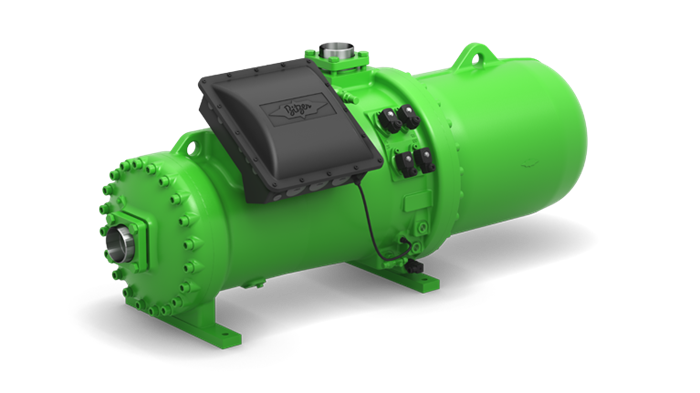

Компрессор винтовой BITZER CSH7563-80Y

Артикул:
CSH7563-80
Вес:
520
кг.
Ед. измерения:
шт
Размеры:
1353
x
572
x
572
  • Производитель: BITZER
Хладагент:
R134A, R407C, R450A, R513A
Модель:
CSH7563-80Y
Количество:

Полугерметичный компактный винтовой компрессор BITZER CSH7563-80Y серии CSH75 со встроенным электродвигателем, маслоотделителем, золотником регулирования производительности и обратным клапаном. Серия CSH разработана для чиллеров с воздушным охлаждением и тепловых насосов, в том числе для работы при высоких температурах конденсации.

Особенности конструкции

  • Высокая энергоэффективность при полной и частичной нагрузке, высокие значения ESEER/IPLV и SCOP
  • Адаптация внутренней степени сжатия (Vi) к расширенной области применения
  • Регулирование производительности золотником: плавное от 100 до 25 % или 4-ступенчатое 100/75/50/25 %
  • Оптимизированная масляная система; для экстремальных условий доступен прямой впрыск хладагента или внешний маслоохладитель
  • Работа с экономайзером (ECO)
  • Версия мотора по каталогу SP-170-7: 1

Технические характеристики

  • Объемная производительность: 227 м3/ч при 50 Гц (2900 об/мин), 274 м3/ч при 60 Гц (3500 об/мин)
  • Холодопроизводительность по каталогу SP-170-7:
    R134a, to/tc +5/+50 °C: 125,0 кВт
    R407C, to/tc +5/+50 °C: 175,4 кВт
  • Хладагенты по каталогу: R134a, R407C, R450A, R513A
  • Масло: полиэфирное BSE170, заправка 15 л
  • Присоединение всасывания: 76 мм (3 1/8 дюйма)
  • Присоединение нагнетания: 54 мм (2 1/8 дюйма)
  • Масса: 520 кг (с фланцами на всасывании и нагнетании и втулками под пайку)
  • Габариты (Д x Ш x В): 1353 x 572 x 572 мм
  • Рабочие данные для других условий приводятся в программе BITZER Software

Электродвигатель

  • Электропитание: 400 В, 3 фазы, 50 Гц; 460 В, 3 фазы, 60 Гц; допуск 10 %
  • Мотор с разделенными обмотками (треугольник / двойной треугольник), пуск с частичной обмоткой (PW); исполнение звезда-треугольник по запросу
  • Максимальный рабочий ток: 144 А
  • Максимальная потребляемая мощность: 88 кВт
  • Пусковой ток при заблокированном роторе: 350 А (частичная обмотка), 585 А (полная обмотка)

Комплектация

  • Втулки на всасывании и нагнетании под пайку
  • Обратный клапан на линии нагнетания
  • Подогреватель масла в гильзе, 200 Вт, 200-230 В
  • Катушки регулирования производительности, 230 В
  • Устройство защиты компрессора SE-E1
  • Сервисный масляный клапан
  • Заправка маслом
  • Перемычки для прямого пуска

Опции

  • Запорные клапаны на всасывании и нагнетании (до DN 125)
  • Глушитель пульсаций на линии нагнетания
  • Запорный клапан экономайзера с глушителем пульсаций
  • Устройства защиты SE-E3 и SE-i1
  • Реле минимального и максимального уровня масла
  • Адаптер для впрыска жидкости (LI)
  • Адаптер для внешнего маслоохладителя
  • Подогреватель крышки клеммной коробки
  • Виброопоры
  • Шумоглушащий кожух
  • Производитель
    Bitzer
  • Версия мотора
    1
  • Диапазон холодопроизводительности (EN 12900) ,кВт
    >60
  • Для хладагента R410A
    Нет
  • Заправка масла, л
    15
  • Количество масла, л
    15
  • Максимальный рабочий ток, А
    144
  • Модель компрессора
    CSH7563-80
  • Подогреватель картера
    В комплекте
  • Присоединение линии всасывания
    76 мм - 3 1/8"
  • Присоединение линии нагнетания
    54 мм - 2 1/8"
  • Пусковой ток (LRA), А
    585
  • Регулирование производительности
    Золотник
  • Схема пуска двигателя
    Частичная обмотка (PW)
  • Температурный режим
    Высокотемпературный
  • Тип компрессора
    Полугерметичный винтовой
  • Тип масла
    POE 170
  • Холодильный коэффициент (EN 12900)
    2,15
  • Холодопроизводительность (EN 12900), кВт
    68,1
  • Электропитание
    3 фазы/380 В/50 Гц
  • Электропитание компрессора
    3 фазы/380 В/50 Гц
  • Тип оборудования
    Компрессор винтовой полугерметичный
  • Серия
    BITZER CSH
  • Объемная производительность (50 Гц), м3/ч
    227
  • Присоединение всасывания, дюйм
    3 1/8"
  • Присоединение нагнетания, дюйм
    2 1/8"
  • Модель
    CSH7563-80Y
