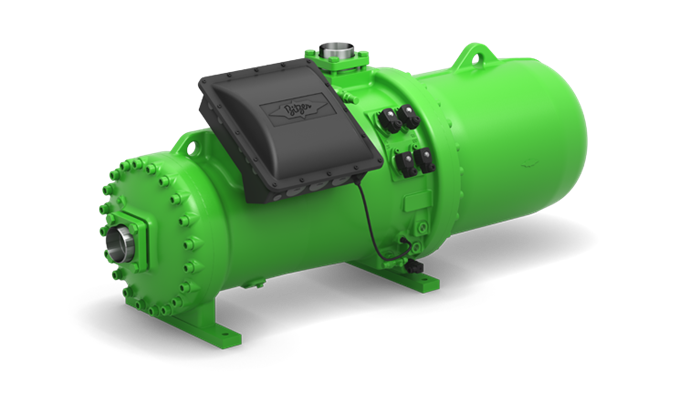

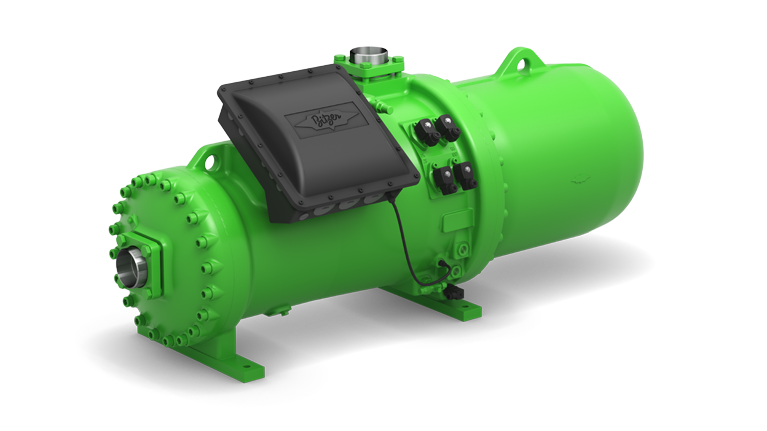

Компрессор винтовой BITZER CSH8563-125Y
Компрессор винтовой BITZER CSH8563-125Y
Хладагент:
R134A, R407C, R450A, R513A
Модель:
CSH8563-125Y
Количество:
1 269 545
руб.
Есть в наличии (
1
 шт
)Полугерметичный компактный винтовой компрессор BITZER CSH8563-125Y серии CSH85 со встроенным электродвигателем, маслоотделителем, золотником регулирования производительности и обратным клапаном. Серия CSH разработана для чиллеров с воздушным охлаждением и тепловых насосов, в том числе для работы при высоких температурах конденсации.
Особенности конструкции
- Высокая энергоэффективность при полной и частичной нагрузке, высокие значения ESEER/IPLV и SCOP
- Адаптация внутренней степени сжатия (Vi) к расширенной области применения
- Регулирование производительности золотником: плавное от 100 до 25 % или 4-ступенчатое 100/75/50/25 %
- Оптимизированная масляная система; для экстремальных условий доступен прямой впрыск хладагента или внешний маслоохладитель
- Работа с экономайзером (ECO)
- Версия мотора по каталогу SP-170-7: 1
Технические характеристики
- Объемная производительность: 359 м3/ч при 50 Гц (2900 об/мин), 433 м3/ч при 60 Гц (3500 об/мин)
- Холодопроизводительность по каталогу SP-170-7:
R134a, to/tc +5/+50 °C: 207 кВт
R407C, to/tc +5/+50 °C: 293 кВт - Хладагенты по каталогу: R134a, R407C, R450A, R513A
- Масло: полиэфирное BSE170, заправка 22 л
- Присоединение всасывания: фланец DN 100
- Присоединение нагнетания: 76 мм (3 1/8 дюйма)
- Масса: 850 кг (с фланцами на всасывании и нагнетании и втулками под пайку)
- Габариты (Д x Ш x В): 1540 x 692 x 712 мм
- Рабочие данные для других условий приводятся в программе BITZER Software
Электродвигатель
- Электропитание: 400 В, 3 фазы, 50 Гц; 460 В, 3 фазы, 60 Гц; допуск 10 %
- Мотор с разделенными обмотками (треугольник / двойной треугольник), пуск с частичной обмоткой (PW); исполнение звезда-треугольник по запросу
- Максимальный рабочий ток: 216 А
- Максимальная потребляемая мощность: 132 кВт
- Пусковой ток при заблокированном роторе: 612 А (частичная обмотка), 943 А (полная обмотка)
Комплектация
- Втулки на всасывании и нагнетании под пайку
- Обратный клапан на линии нагнетания
- Подогреватель масла в гильзе, 300 Вт, 200-230 В
- Катушки регулирования производительности, 230 В
- Устройство защиты компрессора SE-E1
- Сервисный масляный клапан
- Заправка маслом
- Перемычки для прямого пуска
Опции
- Запорные клапаны на всасывании и нагнетании (до DN 125)
- Глушитель пульсаций на линии нагнетания
- Запорный клапан экономайзера с глушителем пульсаций
- Устройства защиты SE-E3 и SE-i1
- Реле минимального и максимального уровня масла
- Адаптер для впрыска жидкости (LI)
- Адаптер для внешнего маслоохладителя
- Подогреватель крышки клеммной коробки
- Виброопоры
- Шумоглушащий кожух
-
ПроизводительBitzer
-
Версия мотора1
-
Диапазон холодопроизводительности (EN 12900) ,кВт>60
-
Для хладагента R410AНет
-
Заправка масла, л22
-
Количество масла, л22
-
Максимальный рабочий ток, А216
-
Модель компрессораCSH8563-125
-
Подогреватель картераВ комплекте
-
Присоединение линии всасыванияDN 100
-
Присоединение линии нагнетания76 мм - 3 1/8"
-
Пусковой ток (LRA), А943
-
Регулирование производительностиЗолотник
-
Схема пуска двигателяЧастичная обмотка (PW)
-
Температурный режимВысокотемпературный
-
Тип компрессораПолугерметичный винтовой
-
Тип маслаPOE 170
-
Холодильный коэффициент (EN 12900)2,26
-
Холодопроизводительность (EN 12900), кВт117
-
Электропитание3 фазы/380 В/50 Гц
-
Электропитание компрессора3 фазы/380 В/50 Гц
-
Тип оборудованияКомпрессор винтовой полугерметичный
-
СерияBITZER CSH
-
Объемная производительность (50 Гц), м3/ч359
-
Присоединение нагнетания, дюйм3 1/8"
-
МодельCSH8563-125Y
