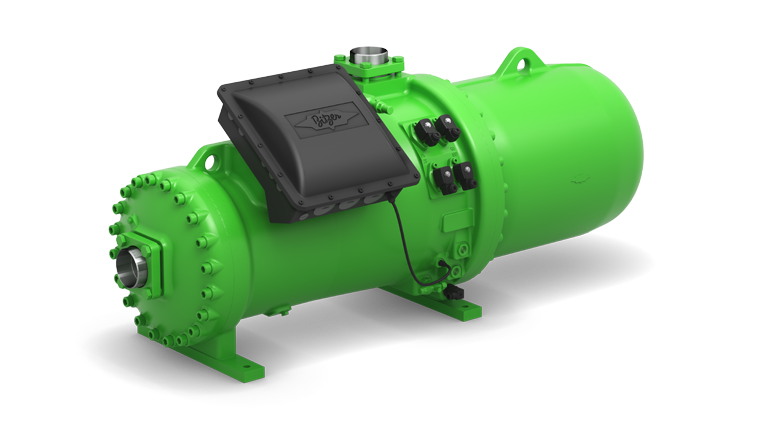

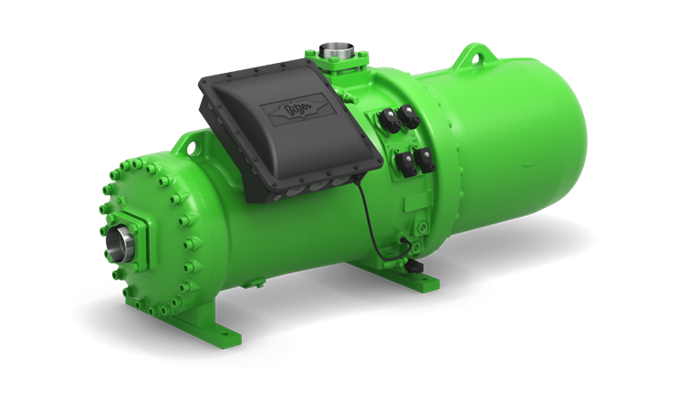

Компрессор винтовой BITZER CSW6583-50Y

Артикул:
CSW6583-50Y
Вес:
365
кг.
Ед. измерения:
шт
Размеры:
1207
x
551
x
550
  • Производитель: BITZER
Хладагент:
R407C
Модель:
CSW6583-50Y
Количество:

Полугерметичный компактный винтовой компрессор BITZER CSW6583-50Y серии CSW65 со встроенным электродвигателем, маслоотделителем, золотником регулирования производительности и обратным клапаном. Серия CSW рассчитана на работу при низких температурах конденсации: чиллеры с водяным охлаждением, чиллеры с воздушным охлаждением в регионах с прохладным климатом, системы с затопленным испарителем, среднетемпературное технологическое охлаждение.

Особенности конструкции

  • Высокая энергоэффективность при полной и частичной нагрузке, высокие значения ESEER/IPLV и SCOP
  • Адаптация внутренней степени сжатия (Vi) к расширенной области применения
  • Регулирование производительности золотником: плавное от 100 до 25 % или 4-ступенчатое 100/75/50/25 %
  • Оптимизированная масляная система; для экстремальных условий доступен прямой впрыск хладагента или внешний маслоохладитель
  • Присоединение для возврата масла и газа из затопленного испарителя (адаптер - опция)
  • Версия мотора по каталогу SP-170-7: 2

Технические характеристики

  • Объемная производительность: 195 м3/ч при 50 Гц (2900 об/мин), 236 м3/ч при 60 Гц (3500 об/мин)
  • Холодопроизводительность по каталогу SP-170-7:
    R407C, to/tc +5/+38 °C: 183,4 кВт
  • Хладагенты по каталогу: R407C
  • Масло: полиэфирное BSE170 (для R407C), заправка 9,5 л
  • Присоединение всасывания: 64 мм (2 5/8 дюйма)
  • Присоединение нагнетания: 54 мм (2 1/8 дюйма)
  • Масса: 365 кг (с фланцами на всасывании и нагнетании и втулками под пайку)
  • Габариты (Д x Ш x В): 1207 x 551 x 550 мм
  • Рабочие данные для других условий приводятся в программе BITZER Software

Электродвигатель

  • Электропитание: 400 В, 3 фазы, 50 Гц; 460 В, 3 фазы, 60 Гц; допуск 10 %
  • Мотор с разделенными обмотками (треугольник / двойной треугольник), пуск с частичной обмоткой (PW); исполнение звезда-треугольник по запросу
  • Максимальный рабочий ток: 92 А
  • Максимальная потребляемая мощность: 55 кВт
  • Пусковой ток при заблокированном роторе: 218 А (частичная обмотка), 441 А (полная обмотка)

Комплектация

  • Втулки на всасывании и нагнетании под пайку
  • Обратный клапан на линии нагнетания
  • Подогреватель масла в гильзе, 200 Вт, 200-230 В
  • Катушки регулирования производительности, 230 В
  • Устройство защиты компрессора SE-E1
  • Сервисный масляный клапан
  • Заправка маслом

Опции

  • Запорные клапаны на всасывании и нагнетании (до DN 125)
  • Глушитель пульсаций на линии нагнетания
  • Перемычки для прямого пуска
  • Устройства защиты SE-E3 и SE-i1
  • Реле минимального и максимального уровня масла
  • Адаптер для возврата масла и газа
  • Подогреватель крышки клеммной коробки
  • Виброопоры
  • Шумоглушащий кожух
  • Производитель
    Bitzer
  • Диаметры присоед. трубопров
    2 5/8 - 2 1/8
  • Количество масла, л
    9,5
  • Маx. мощность двигателя (кBт)
    55
  • Максимальный рабочий ток, А
    92
  • Модель компрессора
    CSW6583-50Y
  • Объëмная произ-ть (м3/ч)
    195
  • Подогреватель картера
    В комплекте
  • Пусковой ток (LRA), А
    441
  • Регулирование производительности
    Золотник
  • Схема пуска двигателя
    Частичная обмотка (PW)
  • Температурный режим
    Высокотемпературный, Среднетемпературный
  • Тип компрессора
    Компактный винтовой
  • Тип масла
    POE 170
  • Электропитание
    3 фазы/380 В/50 Гц
  • Тип оборудования
    Компрессор винтовой полугерметичный
  • Серия
    BITZER CSW
  • Объемная производительность (50 Гц), м3/ч
    195
  • Присоединение всасывания, дюйм
    2 5/8"
  • Присоединение нагнетания, дюйм
    2 1/8"
  • Модель
    CSW6583-50Y
