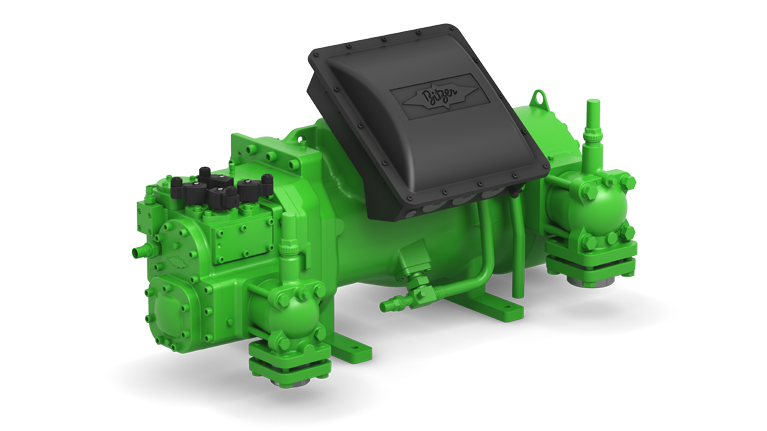

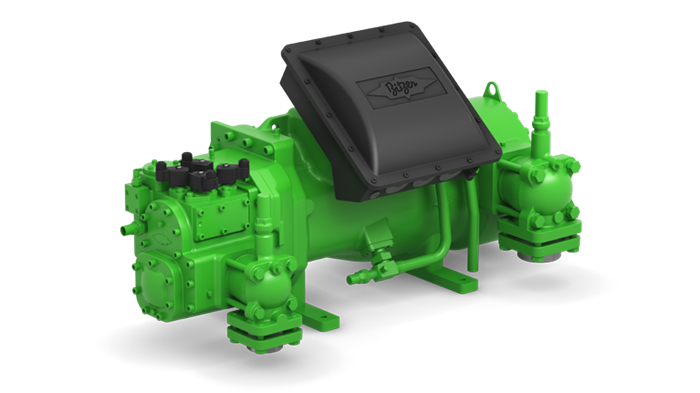

Компрессор винтовой BITZER HSK5363-40
Компрессор винтовой BITZER HSK5363-40
Хладагент:
R134A, R22, R404a, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
Модель:
HSK5363-40
Количество:
Полугерметичный винтовой компрессор BITZER HSK5363-40 серии HS.53 со встроенным электродвигателем. Модели HSK предназначены для кондиционирования воздуха и среднетемпературного применения. Подходят для одиночной установки и для параллельной работы в коммерческих, промышленных и морских холодильных системах.
Особенности конструкции
- Высокоэффективный профиль роторов, работа с экономайзером (ECO)
- Крупные подшипники качения на обоих концах роторов, мотор повышенной мощности, автоматическая разгрузка при пуске
- Обратный клапан на нагнетании против обратного вращения при остановке, встроенный предохранительный клапан
- Регулирование производительности: двухступенчатое (75 и 50 %) смещением точки начала всасывания, поршни с гидравлическим приводом
- Работа с преобразователем частоты: 20-67 Гц с BITZER VARIPACK, 25-60 Гц с другими преобразователями
- Нагнетательные окна HSK рассчитаны на кондиционирование и среднетемпературное применение
- Параллельная работа до 6 компрессоров
Технические характеристики
- Объемная производительность: 118 м3/ч при 50 Гц (2900 об/мин), 142 м3/ч при 60 Гц (3500 об/мин)
- Холодопроизводительность по EN 12900 (50 Гц, без переохлаждения жидкости):
R134a, to/tc +5/+50 °C: 67,2 кВт
R448A, R449A, to/tc -10/+45 °C: 58,7 кВт - Ступени регулирования производительности (номинал): 100/80/55 %
- Хладагенты по каталогу: R134a, R22, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
- Масло: BSE170 для всех разрешенных хладагентов, кроме R22; для R22 - B150SH или B100
- Присоединение всасывания: 54 мм (2 1/8 дюйма)
- Присоединение нагнетания: 42 мм (1 5/8 дюйма)
- Масса: 183 кг (с запорным клапаном на всасывании и фланцем на нагнетании)
- Габариты (Д x Ш x В): 757 x 439 x 370 мм
- Рабочие данные для других условий приводятся в программе BITZER Software
Электродвигатель
- Электропитание: 400 В, 3 фазы, 50 Гц; 460 В, 3 фазы, 60 Гц; допуск 10 %
- Мотор с разделенными обмотками (треугольник / двойной треугольник), пуск с частичной обмоткой (PW)
- Версия мотора по каталогу: 1
- Максимальный рабочий ток: 66 А
- Максимальная потребляемая мощность: 42 кВт
Комплектация
- Регулятор производительности
- Разгрузка при пуске
- Запорный клапан на всасывании
- Фланец на нагнетании с втулкой под пайку и сварку
- Комплект для впрыска масла: масляный фильтр, реле протока масла, электронный мониторинг масла, электромагнитный масляный клапан, смотровое стекло
- Устройства защиты SE-E1 и SE-B2
- Виброопоры
- Обратный клапан в камере нагнетания
- Встроенный предохранительный клапан (EN 12693, UL 60335-2-34)
Аксессуары
- Запорные клапаны на всасывании и нагнетании (до DN 125)
- Запорный клапан экономайзера с глушителем пульсаций
- Адаптер для впрыска жидкости (LI)
- Устройство защиты с расширенными функциями SE-i1
- Маслоотделители с подогревателями масла, термостатом и датчиком уровня масла
- Маслоохладители с воздушным и водяным охлаждением
- Преобразователи частоты BITZER VARIPACK
-
ПроизводительBitzer
-
Адаптер для впрыскивания жидкости16 мм - 5/8"
-
Адаптер/запорный вентиль для ЕСО22 мм - 7/8"
-
Версия мотора1
-
Диапазон холодопроизводительности (EN 12900) ,кВт50-60
-
Для хладагента R410AНет
-
Максимальный рабочий ток, А66
-
Модель компрессораHSK5363-40
-
Присоединение линии всасывания54 мм - 2 1/8"
-
Присоединение линии нагнетания42 мм - 1 5/8"
-
Регулирование производительностиМеханическое ступенчатое, Частотный преобразователь
-
Схема пуска двигателяЧастичная обмотка (PW)
-
Температурный режимВысокотемпературный, Среднетемпературный
-
Тип компрессораПолугерметичный винтовой
-
Тип маслаPOE 170
-
Уровень шума, dBA82,5
-
Холодильный коэффициент (EN 12900)1,8
-
Холодопроизводительность (EN 12900), кВт59,1
-
Электропитание3 фазы/380 В/50 Гц
-
Электропитание компрессора3 фазы/380 В/50 Гц
-
Тип оборудованияКомпрессор винтовой полугерметичный
-
СерияBITZER HSK
-
Объемная производительность (50 Гц), м3/ч118
-
Присоединение всасывания, дюйм2 1/8"
-
Присоединение нагнетания, дюйм1 5/8"
-
МодельHSK5363-40
