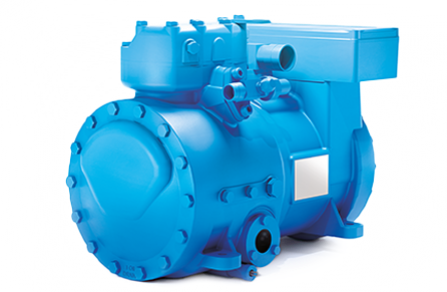

Компрессор поршневой FRASCOLD D4-19.1Y

Полугерметичный поршневой компрессор Frascold D4-19.1Y серии D со встроенным электродвигателем. Применяется в холодильных системах и системах кондиционирования воздуха: коммерческое и промышленное охлаждение, чиллеры, транспортное охлаждение, морские системы охлаждения, тепловые насосы.

Особенности конструкции

• Количество цилиндров: 2
• Механическая балансировка для низкого уровня вибрации, пульсаций и шума
• Термисторы в статоре двигателя подключены к модулю Kriwan INT69 в электрической коробке: модуль останавливает компрессор при тепловой перегрузке
• Совместим с частотным преобразователем: рабочий диапазон частот по диаграмме каталога 30-87 Гц; для двигателей 400 В диапазон может быть уже, данные по частотам приводятся в программе Frascold FSS3

Технические характеристики

• Объемная производительность: 19,12 м³/ч при 50 Гц, 22,94 м³/ч при 60 Гц
• Хладагенты по рабочим диаграммам каталога: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
• Присоединение всасывания: 1 1/8 дюйма (28,6 мм)
• Присоединение нагнетания: 3/4 дюйма (19,0 мм)
• Масло: POE 32, количество 1,2 л
  Условия: заправка до 3/4 уровня смотрового стекла
• Масса нетто: 55 кг
• Габариты (Д x Ш x В): 401 x 242 x 317 мм
• Степень защиты клеммной коробки: IP56
• Холодопроизводительность и рабочие данные для конкретного хладагента приводятся в программе подбора Frascold FSS3

Электродвигатель

• Номинальная мощность: 4 л.с. (2,98 кВт)
• Двигатель 1: по каталогу для среднетемпературных применений
• Электропитание: 380-420 В (звезда) или 220-240 В (треугольник), 3 фазы, 50 Гц; 440-480 В (звезда) или 265-290 В (треугольник), 3 фазы, 60 Гц
  Условия: допустимое отклонение напряжения плюс-минус 10% от среднего значения диапазона
• Пуск: прямой (DOL)
• Максимальный рабочий ток (MRA): 11,8 А при 380-420 В, 20,5 А при 220-240 В
• Пусковой ток (LRA): 52 А при 380-420 В, 90,3 А при 220-240 В
• Контакторы: категории AC3; при выборе контакторов, кабелей и предохранителей учитывается максимальный рабочий ток

Комплектация

• Клеммная коробка IP56
• Термистор
• Устройство управления и защиты Kriwan INT69
• Смотровое стекло уровня масла
• Заправка маслом POE 32
• Запорный вентиль на всасывании
• Запорный вентиль на нагнетании
• Заправка азотом
• Виброопоры

Опции

• Масляный нагреватель (подогреватель картера)
• Устройство управления, диагностики и защиты Kriwan INT69 Diagnose
• Головка разгруженного пуска (US)
• Головки регулирования производительности RSH: ступени 50/100%
• Вентилятор охлаждения головки
• Комплект для выравнивания уровня масла
• Шлюз DP-Modbus
• Соединительный кабель шлюз Modbus - INT69
• Кабель USB-адаптера
• Модуль Bluetooth для диагностики, IP56
