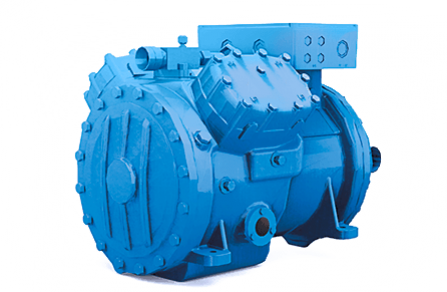

Компрессор поршневой FRASCOLD S20-56Y

Полугерметичный поршневой компрессор Frascold S20-56Y серии S со встроенным электродвигателем. Применяется в холодильных системах и системах кондиционирования воздуха: коммерческое и промышленное охлаждение, чиллеры, транспортное охлаждение, морские системы охлаждения, тепловые насосы.

Особенности конструкции

• Количество цилиндров: 4
• Механическая балансировка для низкого уровня вибрации, пульсаций и шума
• Термисторы в статоре двигателя подключены к модулю Kriwan INT69 в электрической коробке: модуль останавливает компрессор при тепловой перегрузке
• Совместим с частотным преобразователем: рабочий диапазон частот по диаграмме каталога 25-87 Гц; для двигателей 400 В диапазон может быть уже, данные по частотам приводятся в программе Frascold FSS3

Технические характеристики

• Объемная производительность: 56 м³/ч при 50 Гц, 67,2 м³/ч при 60 Гц
• Хладагенты по рабочим диаграммам каталога: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
• Присоединение всасывания: 1 5/8 дюйма (42,0 мм)
• Присоединение нагнетания: 1 1/8 дюйма (28,6 мм)
• Масло: POE 32, количество 2,9 л
  Условия: заправка до 3/4 уровня смотрового стекла
• Масса нетто: 132 кг
• Габариты (Д x Ш x В): 550 x 405 x 405 мм
• Степень защиты клеммной коробки: IP56
• Холодопроизводительность и рабочие данные для конкретного хладагента приводятся в программе подбора Frascold FSS3

Электродвигатель

• Номинальная мощность: 20 л.с. (14,91 кВт)
• Двигатель 1: по каталогу для среднетемпературных применений
• Электропитание: 380-420 В (звезда), 3 фазы, 50 Гц; 440-480 В, 3 фазы, 60 Гц
• Пуск: с частичной обмоткой PW (Y/YY); по каталогу также возможен прямой пуск DOL (YY) при том же напряжении
• Максимальный рабочий ток (MRA): 38,4 А
• Пусковой ток (LRA) при пуске с частичной обмоткой: 87,5 А

Комплектация

• Клеммная коробка IP56
• Термистор
• Устройство управления и защиты Kriwan INT69
• Два смотровых стекла уровня масла
• Заправка маслом POE 32
• Соединение впрыска жидкости
• Запорный вентиль на всасывании
• Запорный вентиль на нагнетании
• Заправка азотом
• Виброопоры

Опции

• Масляный нагреватель (подогреватель картера)
• Устройство управления, диагностики и защиты Kriwan INT69 Diagnose
• Датчик контроля температуры нагнетания
• Головка разгруженного пуска (US)
• Головки регулирования производительности RSH: одна головка 75/100%, две головки 50/75/100%
• Регулирование производительности CC запиранием головок: 50/100%
• Вентилятор охлаждения головки
• Комплект для впрыска жидкости (FLI)
• Оптоэлектронный датчик уровня масла
• Комплект для выравнивания уровня масла
• Шлюз DP-Modbus
• Соединительный кабель шлюз Modbus - INT69
• Кабель USB-адаптера
• Модуль Bluetooth для диагностики, IP56
