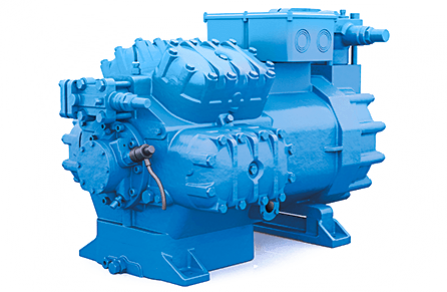

Компрессор поршневой FRASCOLD W70-206Y

Полугерметичный поршневой компрессор Frascold W70-206Y серии W со встроенным электродвигателем. Применяется в холодильных системах и системах кондиционирования воздуха: коммерческое и промышленное охлаждение, чиллеры, транспортное охлаждение, морские системы охлаждения, тепловые насосы.

Особенности конструкции

• Количество цилиндров: 8
• Механическая балансировка для низкого уровня вибрации, пульсаций и шума
• Защита по температуре нагнетания: модуль управления останавливает компрессор при превышении безопасного предела
• Электронное реле давления на корпусе масляного насоса контролирует перепад давления в системе смазки и останавливает компрессор при отклонении
• Модуль Kriwan INT69 TML Diagnose: регистрация данных защиты, дистанционный мониторинг, защита смазки
• Совместим с частотным преобразователем: рабочий диапазон частот по диаграмме каталога 30-70 Гц; для двигателей 400 В диапазон может быть уже, данные по частотам приводятся в программе Frascold FSS3

Технические характеристики

• Объемная производительность: 205,8 м³/ч при 50 Гц, 246,96 м³/ч при 60 Гц
• Хладагенты по рабочим диаграммам каталога: R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507A, R513A
• Присоединение всасывания: 3 1/8 дюйма (79,4 мм)
• Присоединение нагнетания: 2 1/8 дюйма (54,0 мм)
• Масло: POE 68, количество 7,7 л
  Условия: заправка до 3/4 уровня смотрового стекла
• Масса нетто: 328 кг
• Габариты (Д x Ш x В): 864 x 511 x 588 мм
• Степень защиты клеммной коробки: IP65
• Холодопроизводительность и рабочие данные для конкретного хладагента приводятся в программе подбора Frascold FSS3

Электродвигатель

• Номинальная мощность: 70 л.с. (52,2 кВт)
• Двигатель 1: по каталогу для среднетемпературных применений
• Электропитание: 380-420 В (звезда), 3 фазы, 50 Гц; 440-480 В, 3 фазы, 60 Гц
• Пуск: с частичной обмоткой PW (Y/YY); по каталогу также возможен прямой пуск DOL (YY) при том же напряжении
• Максимальный рабочий ток (MRA): 116,8 А
• Пусковой ток (LRA) при пуске с частичной обмоткой: 390 А

Комплектация

• Клеммная коробка IP65
• Термистор
• Устройство управления, диагностики и защиты Kriwan INT69 TML Diagnose
• Датчик контроля температуры нагнетания
• Электронный регулятор давления масла
• Реверсивный масляный насос
• Два смотровых стекла уровня масла
• Заправка маслом POE 68
• Соединение впрыска жидкости
• Запорный вентиль на всасывании
• Запорный вентиль на нагнетании
• Заправка азотом
• Виброопоры

Опции

• Масляный нагреватель (подогреватель картера)
• Головка разгруженного пуска (US)
• Головки регулирования производительности RSH: одна головка 87,5/100%, две головки 75/87,5/100%, три головки 62,5/75/87,5/100%, четыре головки 50/62,5/75/87,5/100%
• Регулирование производительности CC запиранием головок: 50/75/100%
• Вентилятор охлаждения головки
• Комплект для впрыска жидкости (FLI)
• Оптоэлектронный датчик уровня масла
• Комплект для выравнивания уровня масла
• Шлюз DP-Modbus
• Соединительный кабель шлюз Modbus - INT69
• Кабель USB-адаптера
• Модуль Bluetooth для диагностики, IP65
