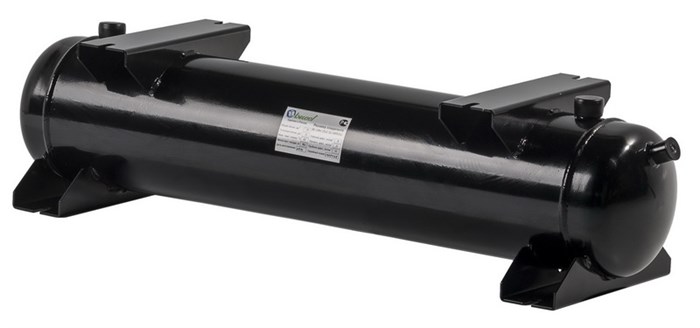

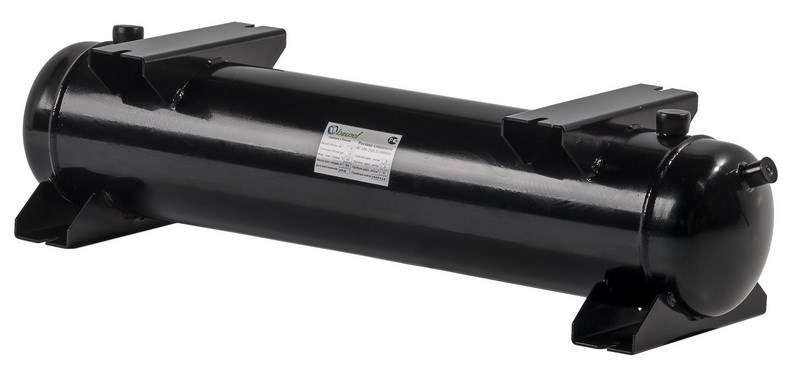

Ресивер горизонтальный BECOOL BC-LRН-16,0 (074685)

Горизонтальный жидкостной ресивер премиум-линейки BECOOL BC-LRH-16,0 предназначен для монтажа в холодильные централи, компрессорно-конденсаторные агрегаты и чиллеры с горизонтальной компоновкой рамы. Основным назначением аппарата является компенсация колебаний объема хладагента в замкнутом контуре при переменных тепловых нагрузках, поддержание стабильного уровня жидкой фазы перед регулирующей арматурой и защита конденсатора от затопления. Оборудование полностью совместимо со всеми фторсодержащими хладагентами групп HFC, HCFC, CFC (включая R134a, R404A, R507A, R407C, R22) и работает со всеми базовыми марками компрессорных масел: синтетическими полиэфирными (POE), поливинилэфирными (PVE) и минеральными. Конструктив ресивера представляет собой жесткий стальной сосуд давления горизонтального исполнения с геометрической вместимостью 16,0 литров при внешнем диаметре 219 мм. Обечайка и штампованные эллиптические днища изготовлены из конструкционной сосудистой стали с автоматической дуговой сваркой под флюсом. Горизонтальная компоновка оптимизирована для устойчивого гидродинамического разделения фаз при низком профиле рамы. Внутренний нисходящий патрубок забора жидкости исключает захват паровых пробок при резких изменениях расхода. Полость сосуда подвергнута заводскому травлению, осушке и консервации сухим азотом повышенной чистоты. Аппарат сертифицирован по стандарту сосудов высокого давления и рассчитан на максимальное рабочее давление (PS) 33 бар (3,3 МПа). Каждое изделие проходит заводской неразрушающий контроль сварных швов и опрессовку испытательным давлением не менее 48 бар (4,8 МПа). Диапазон допустимых температур стенки сосуда и хладагента составляет от -10 до +120 °C, обеспечивая запас прочности при пиковых давлениях конденсации в летний период и термических расширениях при оттайке горячим газом. Металл корпуса сохраняет высокую ударную вязкость при низкотемпературной эксплуатации. Внешняя поверхность обработана цинкофосфатным составом и покрыта стойкой полиэфирной порошковой эмалью черного цвета горячей полимеризации, предотвращающей окисление стали под слоем конденсата. Входной и выходной порты выполнены с внешней резьбой стандарта 1"-14 UNS под установку угловых запорных роталок-вентилей с сервисными штуцерами Шредера. На верхней образующей корпуса предусмотрен резьбовой порт под установку предохранительного клапана сброса. Габариты сосуда составляют: диаметр 219 мм, длина 530 мм; монтаж осуществляется горизонтально на встроенные опорные лапы с болтовым креплением к раме.
