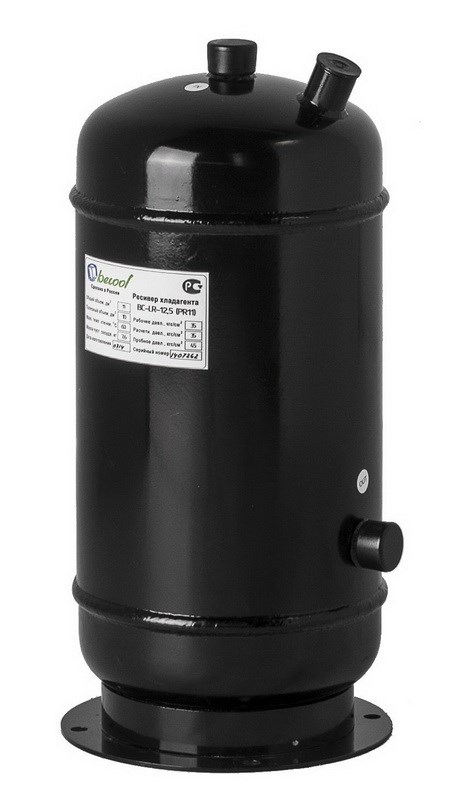

Ресивер вертикальный BECOOL BC-LR-16,0 (074667)

Жидкостной вертикальный ресивер премиальной серии BECOOL BC-LR-16,0 разработан для комплектации компрессорных агрегатов, станций централизованного холодоснабжения складов и распределительных терминалов. Сосуд выполняет функцию выравнивания колебаний массы жидкого хладагента, демпфирует скачки давления после конденсатора и гарантирует постоянную подачу однородной жидкой фракции в дросселирующие узлы. Оборудование совместимо с распространенными гидрофторуглеродными и гидрохлорфторуглеродными хладагентами (R404A, R507, R134a, R407C, R22) в среднетемпературных и низкотемпературных схемах, работающих на полиэфирных (POE) и минеральных смазочных материалах. Полезная вместимость сосуда составляет 16,0 литров при строительной высоте 560 мм и диаметре 219 мм. Конструкция изготовлена из углеродистой конструкционной стали с калиброванными эллиптическими доньями, сваренными на автоматической линии с послойным ультразвуковым контролем шва. Внутренняя заборная трубка глубокого погружения оснащена гидродинамическим успокоителем, исключающим вихреобразование и попадание пузырьков пара в жидкостную линию питания ТРВ. Внутренние поверхности очищены от окалины и заполнены защитным инертным газом. Номинальное рабочее давление сосуда регламентировано величиной 33 бар (3,3 МПа), испытательное давление опрессовки на стенде составляет 48 бар (4,8 МПа). Диапазон рабочих температур стенки находится в пределах от -10 до +120 °C, перекрывая критические значения при высоких температурах нагнетания и зимнем пуске компрессоров. Усиленный корпус эффективно гасит вибрационные нагрузки, передаваемые по фреонопроводам от поршневых и винтовых компрессоров. Антикоррозийное покрытие выполнено из порошковой полиэфирной эмали с предварительным химическим фосфатированием поверхности. Присоединение к магистрали конденсатора и жидкостной линии осуществляется через резьбовые порты 1"-14 UNS под запорные вентили Rotalock, что обеспечивает ремонтопригодность узла без применения огневых работ на объекте. Конструкция оснащена резьбовым портом 1/2" NPT под монтаж аварийного предохранительного клапана. Габаритные размеры составляют: диаметр 219 мм, высота 560 мм; монтаж выполняется вертикально на монтажную плиту станции.
